研究内容摘要

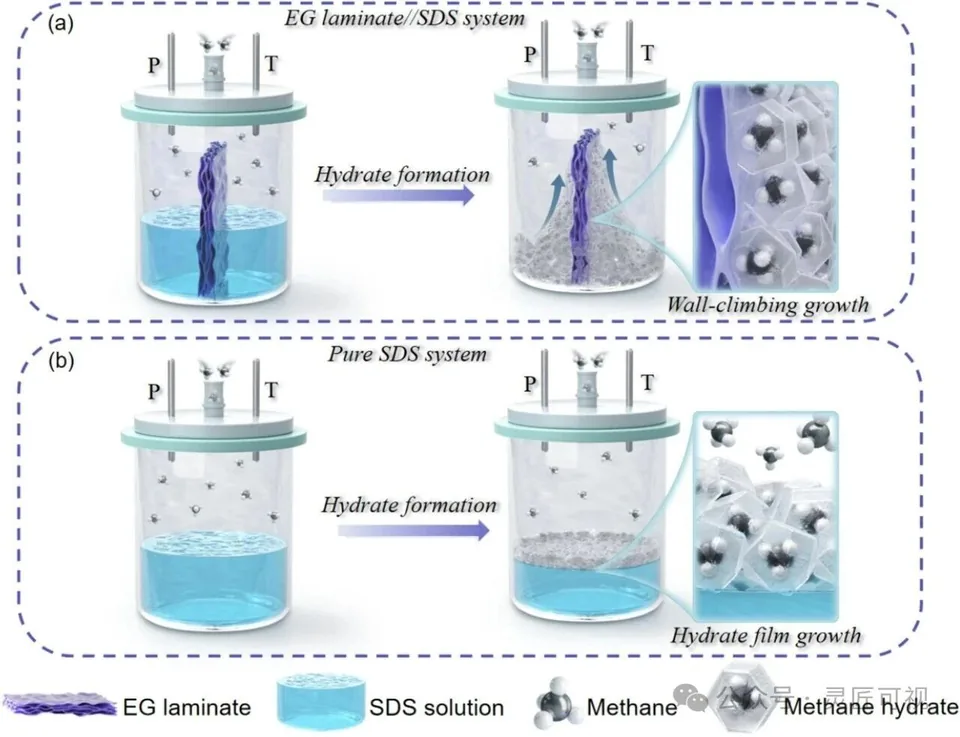

水合物储存技术为甲烷的高效固态储存提供了一个极具前景的方向。然而，水合物成核的随机性和过长的诱导期阻碍了该技术的工业应用。十二烷基硫酸钠（SDS）虽然是一种动力学水合物促进剂（KHP），能够促进甲烷水合物的成核，但其动力学不足和环境污染等局限性限制了其在温和条件下有效促进甲烷水合物形成的能力。因此，开发一种环境友好且高效的促进体系，最大限度地减少SDS的使用，是一项至关重要的挑战。本文建立了一种将膨胀石墨（EG）层压板与低浓度SDS（作为非均相促进剂）相结合的体系，在高水载量的静态条件下，该体系能够提高成核概率、缩短诱导期并增强生长动力学。由于水分子在EG层压板上的攀壁行为，气液传质得到了显著改善。在2:1气液比的静态条件下，EG层压板//300 ppm SDS体系的成核概率比300 ppm SDS体系提高了2.5倍，平均诱导时间为69分钟，平均生长速率为2.3 v/v/min（7 MPa，2.0 °C）。为了实现更节能环保的固态甲烷储存，进一步降低了操作压力和SDS浓度。在6 MPa和2.0 °C下，即使SDS浓度仅为90 ppm，甲烷水合物生长完成的概率仍然比纯SDS体系提高了6倍。 本页依据已公开发表信息和站内作品图整理，展示论文题目、期刊和 DOI 等可公开信息，不展示客户姓名、未公开实验数据和未授权细节。
设计重点
- 本页展示已公开发表的最终作品与论文信息，用于说明复杂科研内容的视觉呈现方式。
- 具体设计沟通、修改过程和未公开制作细节未对外展示。
适合参考的项目
如果你的研究也涉及 能源与功能材料，可以把此页作为沟通参考，说明希望强调的研究对象、机制关系、画面风格和目标期刊。
相关作品
需要类似科研论文示意图？
发送研究方向、图片用途和目标期刊，我们会根据内容给出可视化建议。
